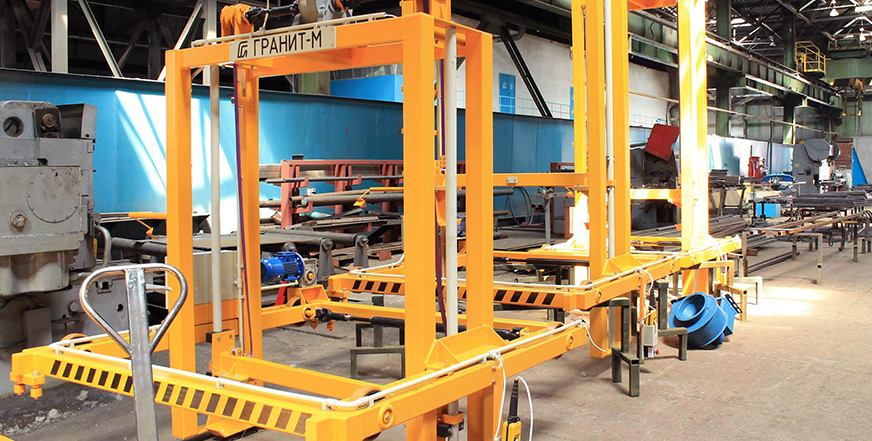

Автооператор портальный предназначен для транспортирования обрабатываемых деталей в барабанах и на подвесках в прямолинейных линиях гальванопокрытий и химической обработки.
Автооператор представляет собой самоходное устройство, имеющее возможность перемещаться по 2-х рельсовому пути на 4-х колесах, два из которых приводные. На стойках автооператора, поперек линии движения, по направляющим перемещается каретка с захватами. Механизм подъема каретки – ленточный. На автооператоре предусмотрены узлы блокировки при обрыве ленты, расположенные в верхней части стойки. Каркас несет на себе приводы и другие механизмы. Приводы подъема и передвижения оснащены встроенными тормозами.
Подвод питания к приводам осуществляется через гибкий кабель (в комплект поставки не входит). Автооператор имеет кнопочную станцию для ручного управления, установленную на кронштейне стойки. Возможно управление автооператором в полуавтоматическом и автоматическом режиме, с помощью систем управления транспортным роботом на базе промышленного компьютера.
Технические характеристики
|
Наименование параметра |
Ед. изм. |
Величина |
|
Грузоподъемность, макс. |
кг |
500 |
|
Скорость подъема (опускания) |
м/с |
0,09?0,15 |
|
Скорость горизонтального перемещения |
м/с |
0,3? 0,5 |
|
Подводимое напряжение: |
|
|
|
концевых выключателей |
В |
± 24 (постоянный ток) |
|
приводов |
В |
~ 380 |
|
Мощность электродвигателей: |
|
|
|
привода подъема |
кВт |
1,5 |
|
привода перемещения |
кВт |
0,55 |
|
Расстояние между грузозахватами автооператора |
мм |
1820 |
|
Ход захватов по вертикали |
мм |
950 |
|
Профиль рельсового пути |
мм |
Труба 100х100х4 |
|
Высота рельсового пути над бортом ванны |
мм |
960 |
|
Применяемость с ванной (L х H) (внутренний размер) |
мм |
1800 х 600 |
|
Габаритные размеры (LxBxH) (захват в нижнем положении) |
мм |
3030х1860х2020 (2280) |
|
Масса, не более |
кг |
530 |
